シートシャッター

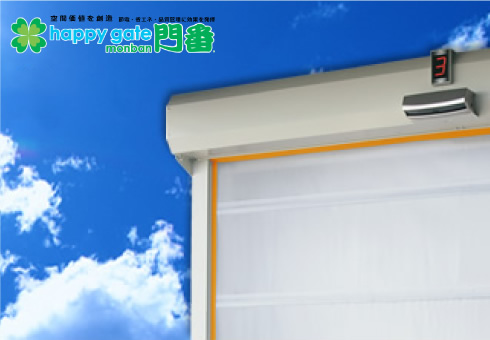

工場・倉庫の出入り口の問題は
「門番」が解決します。

防虫・防塵・気密性6倍アップ!!門番独自のエコシステムで地球温暖化を防止!

超気密

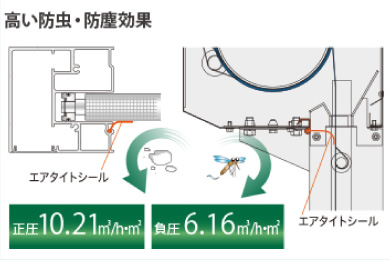

パイプレスシートシャッターの約3倍の気密性を実現。風に強いパイプ式で高気密「エアタイト構造」

新設計のエアタイト構造は、シート閉鎖時の巻き取りボックスとサイドフレームからの空気の流入を防ぎます。
またホコリや虫の侵入も防ぐため、室内が清潔に保てます。(PAT.P)

圧力差10Paの通気量(m3/h・m2)
エアタイト
シール付き
6 7 8.5
6 7 8.5
エアタイト
シール無し
6 7 8.5
6 7 8.5
弊社従来機 6 7 8.5
6 7 8.5

超耐久

シートの磨耗・破れを防止、スムーズな開閉動作を実現。
シート非接触構造。

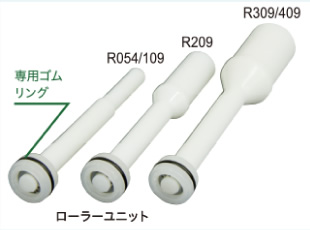

パイプ両端に取り付けられたローラーユニットには静寂性を向上する専用のゴムリングを採用。

ECOシステム

CO2排出削減、地球温暖化防止を推進。ECOシステムでムダな開放を防止。

  • ECOモード

    通過する物の高さに応じて開閉をする省エネ運転モードです。開放時間を短縮し効率的な開閉を実現しました。

    歩行者用と車両用センサー・スイッチを設置し効率的に開閉が行えます。

    ECOモード
    切替スイッチ

    ECOレベル位置(フレーム部)

  • 方向検知

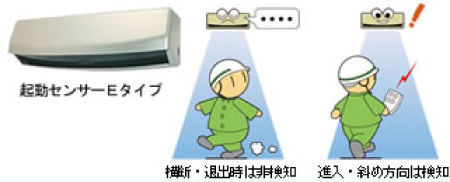

    起動センサーEタイプは方向検知機能を備え、横切る物体は検知しない高性能センサーです。
    ムダな開放をなくし室内環境の変化を抑えます。

    歩行者用と車両用センサー・スイッチを設置し効率的な開閉が行えます。

  • カウントダウン表示/
    埋込型障害物検知センサー

    視認性の高いカウントダウンモニターは、最小の開口で使用する際の駆け込み事故などの予防にも役立ちます。
    フレーム前後に埋め込まれた障害物検知センサーは、確実な物体検知により接触防止に繋がります。

    カウントダウンモニター(注文仕様)
    下降開始をカウントダウン表示します。埋込・露出共に大小2種類あります。フレーム埋込の場合はH2000の位置に取り付けます。

    障害物検知センサー
    シートの前後を挟んで光軸を配置。

  • 開閉モニター

    任意の期間で何回開閉したかを把握できる開閉モニター機能は生産ラインの改善や省エネなどにもご利用いただけます。

    ●開閉モニター画面

    開閉モニターはボタン1つで表示切替が可能。リセットも簡単にできます。

    ●開閉モニター画面

    機器からの入力状態を表示、確認できます。

安全

安心してお使いいただくために。

  • 軽くしなやか破損防止「軽量下端構造」

    樹脂下端パイプと補助鋼管パイプの組み合わせにより下端部を大幅に軽量化しました。
    接触時の衝撃を和らげ、パイプやフレームの破損を防ぎます。(PAT.P)

  • 出入口の事故防止に
    「セーフティーウインドウ」

    全開時にも外部の様子が確認でき、自己の防止につながるとともに、明かり窓としても役立ちます。防虫窓仕様もご用意しております。
    ※注文仕様

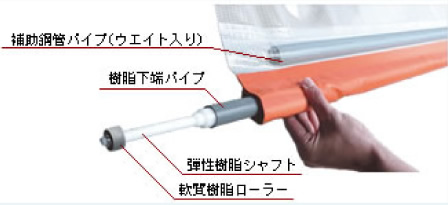

  • 下端パイプの破損を防ぐ「弾性構造」

    万一、下端パイプに接触した際にも、パイプ両端の樹脂製ローラーユニットと樹脂下端パイプが衝撃を吸収し、パイプ折れやフレームの破損を抑えます。

    ※接触の状況によってはローラーユニットのシャフト部が折れる場合があります。通過の際にはシャッターが全開していることを確認してください。

  • 停電時の迅速な対応が可能。
    ツールフリーのロックプレート

    停電時など、動作しない場合の通路確保に使うロックプレートは工具を使わずワンタッチで下端を掛ける構造。高所作業がなく、停電時の迅速な出入口確保が可能です。

清潔

衛生面に配慮した清潔設計

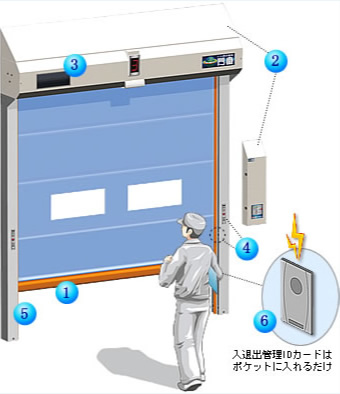

  1. 1. シート

    シートは両面フッ素樹脂加工により埃などの付着を防ぎ清潔に保てます。下端シートは着脱構造により、汚れや破損時の交換が容易。(PAT.P)

  2. 2. 傾斜カバー

    巻き取り上部、コントローラー上部に傾斜カバーを取り付け可能。汚れの確認ができ、清掃もしやすくなります。

  3. 3. 巻き取り内部見える化「ミエル窓」

    透明窓から内部の汚れやホコリ溜まりを確認できます。

  4. 4. 押込型スイッチ・センサー

    開閉操作スイッチと障害物検知センサーをフレームに埋め込み。外観平面化によりホコリが溜まりません。

  5. 5. ステンレス製フレーム・樹脂ガイド

    衛生面への配慮として樹脂ガイドを採用。さらに本体構造も「オールステンレス製」「フレームのみステンレス製」も用意しています。

  6. 6. 入退出管理

    いつ誰がどこのシャッターから出入りしたか記録。ムダな開閉がなくなりセキュリティにも貢献します。

省エネ

照明費削減、空調効率アップ

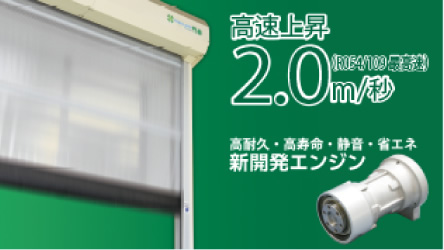

  • 上昇2m/秒の高速開閉

    シートシャッター専用に開発されたエンジンとコントローラーにより、上昇2m/秒の高速開閉を実現しました。
    高速開閉とECOモードで、出入り口開放時間を短縮します。(PAT.P)

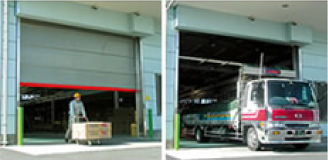

  • 採光性シート

    シートの採光性が高いため閉鎮状能でも室内は明るく照明費の節約ができます。

    スチールシャッター閉鎖時

    門番シート閉鎖時

  • インターロックで空調効率アップ

    開閉による空気の流入を抑えるインターロック機能を標準装備。クリーンな環境づくりをサポートします。
    省スペースの前室に対応した「スマートインターロック」も選択できます。

  • 設備との連動

    連動用リレーボックスを使い工場設備と連動制御が可能。
    クリーンルームやコンベア、無人搬送車などとの連動により、生産効率や品質を向上。より良い生産システム構築にお役に立ちます。

レンタルテント

必要なとき、必要なだけレンタルする。
用途やご予算に合わせて、自由にお選びください。

連動用リレーボックスを使い工場設備と連動制御が可能。
クリーンルームやコンベア、無人搬送車などとの連動により、生産効率や品質を向上。より良い生産システム構築にお役に立ちます。

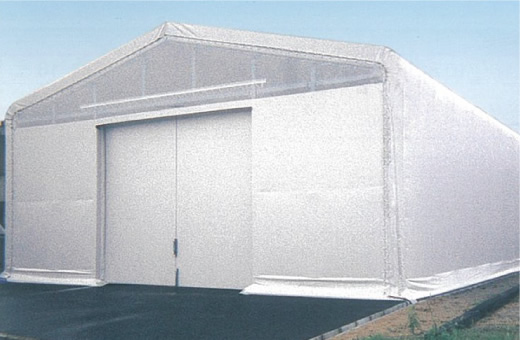

固定型

高強度設計の固定型。
耐候性・耐震性・防水性にすぐれ、保管能力も抜群。

  • 仮倉庫として、鉄鋼・金属類、建材、器具・車輛・穀物等の一時的、または長期間の保管に最適です。
  • 建築や土木、農林水産、造船等の作業現場、あるいは工場間の連絡トンネル、コンベアの雨天覆い等にご利用ください。

固定型1.83P仕様

種別 1 2 3 4 5 6 7 8
W(間口) 6 7 8.5 10.5 12 14 16 18
L(奥行) 自在
H(有効軒高さ) 4.5

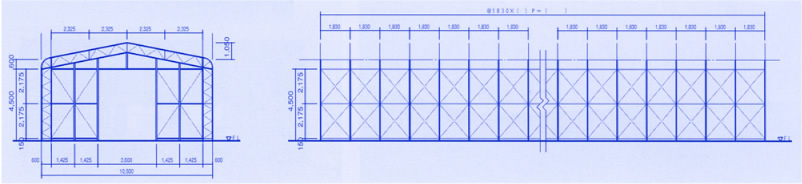

基本構造図(例)

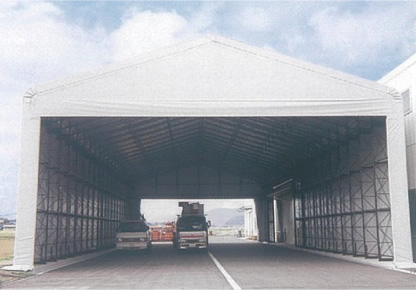

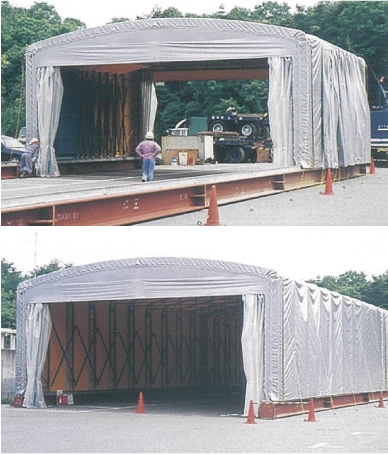

伸縮型

機能性抜群。
出し入れ自由自在の伸縮型テント倉庫。

  • 伸縮式ですから、前後左右、上方と、どこからでも荷物の出し入れは自由自在。
  • 荷物のない場合は縮めておく事で、スペースを有効利用することができます。

伸縮型1.50P仕様

種別 1 2 3 4 5
W(間口) 6 7 8.5 10.5 12
L(奥行) 自在
H(有効軒高さ) 4.0

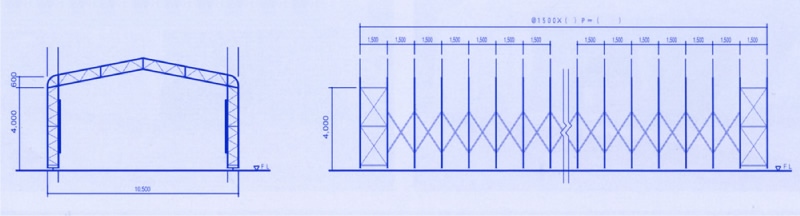

基本構造図(例)
